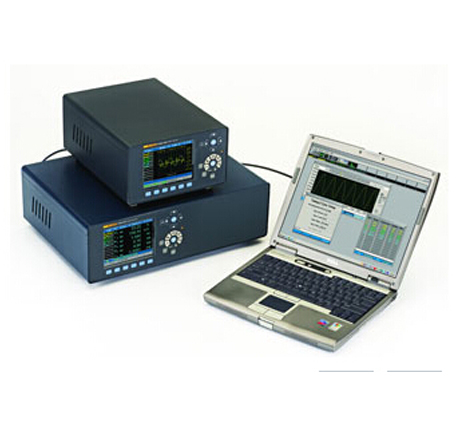

Fluke NORMA 4000CN 多功能功率分析儀
Fluke NORMA 4000CN 多功能功率分析儀：
結構緊湊的Fluke Norma 4000CN 多功能功率分析儀廣泛應用從低頻、工頻設備到變頻器的功率測量，能夠準確測量單相或三相電流和電壓，計算功率以及進行諧波分析，從而幫助電機、照明、變壓器、逆變器、變頻器、家用電器、醫療設備的開發、測試和質量檢驗工程師更高效的去完成工作。
應用：
電機
完整地測量電氣和機械功率值，準確度達0.2%。通過詳盡地頻譜分析和動態扭矩計算，可準確計算電機效率。
變頻器
準確的測量輸入和輸出電氣參數，特別是輸出PWM波形的功率值。
照明系統
高達2MHz的帶寬，以及同類產品中較高的341KHz采樣率，可詳盡分析整流器輸出信號。獨有的分流器技術能夠在非常高的頻率下進行功率測量。
變壓器
同步測量3相功率，即使在非常低的功率因數下，亦可以準確進行空載和負載損耗測量等。
汽車
在現代化汽車的開發階段詳細分析已安裝的所有電氣和機械零件，幫助降低油耗或提高電動汽車的行使里程。同步測量電氣輸入和機械輸出，提供了關于個體零件以及整個驅動系統的效率和損耗的數據。
開關電源和UPS
非常高的帶寬，能夠在開關電源的開關鏈路上全面、準確地測量功率。獨有的同軸分流器技術為數百kHz的頻率提供了精密的結果。
充電器/逆變器
寬測量帶寬與寬動態范圍相組合，能夠對中繼電路中的高開關頻率充電泵進行精密測量。
充電器/逆變器
寬測量帶寬與寬動態范圍相組合，能夠對中繼電路中的高開關頻率充電泵進行精密測量。
tan d（介質損耗因數）測量
在非常低的功率因數下測量功率，并在非常小的損耗角下根據電壓和電流計算tan d。
基本功能
快速傅里葉變換（FFT） 計算諧波并以圖形標識。最多可同時顯示3個諧波頻譜。被測值：每相U、I和P。階次：1次～40次諧波，最大值為采樣頻率的二分之一。
數字示波器（DSO）
同時顯示多達3個測量值（采樣值）?？焖俨榭床ㄐ魏褪д妗?/span>
積分功能（能量）
同時顯示多達6個可設置的電參數。開始/停止條件和正/負向選項。
矢量圖
可顯示多達3路信號的基波矢量圖。可方便測試儀器的正確連接，以及快速查看每路信號的相位角。
記錄儀功能
顯示一定時間段內的平均值，進行趨勢分析。
RAM數據存儲
儲存采樣值和平均值；開始/ 停止條件設置。大約4MB可用于儲存測量值。
配置
將分析儀設置為以所需的格式測量并顯示數據。
主要特性：
結構緊湊的高精度功率分析儀，便于攜帶、節省空間。
簡潔的用戶界面確保操作簡單、直觀。
標準配置允許用戶準確選擇適合其特定應用的相應功能。
同時并行采集所有相，精確顯示所有相上在某一精確時間點的動態事件。
所有的輸入是電隔離的，避免各種應用中的短路。
高達40次電壓、電路和功率諧波。
FFT分析、矢量圖、記錄儀功能，以及數字示波器（DSO）模式。
用戶可選的平均時間，15 ms～3600 s，適合于動態測量。
4 MB內部存儲器，用于存儲測量值。
RS232為標配接口，可選IEEE 488/以太網接口。
可選的處理接口，可通過外部傳感器測量扭矩和速率。含4路模擬輸出，可方便地用于電機和驅動應用。
341kHz采樣率，可進行詳盡的信號分析。
DC-2MHz帶寬，測量準確可靠。
包括Fluke NormaView PC軟件，可用來設置、數據下載、分析和編寫報告。
|
技術指標：
|
環境條件
|
|
工作溫度范圍
|
|
|
5 °C ～ 35 °C (41 °F ～ 95 °F)
|
|
|
儲存溫度范圍
|
|
|
-20 °C ～ 50 °C (-4 °F ～ 122 °F)
|
|
|
外殼
|
|
|
重量
|
|
|
Fluke Norma 4000CN：主機大約5kg
|
|
|
尺寸（高×寬×深）
|
|
|
Fluke Norma 4000CN：15 cm×23.7 cm×31.5 cm (5.9 in.×9.3 in.×12.4 in.)
|
|
|
顯示屏
|
|
|
5.7“ / 144mm -320×240 像素，用戶可選的背光照明和對比度。
|
|
|
氣候級別
|
|
|
KYG DIN 40040，最大85%相對濕度，無凝結。
|
|
|
電源
|
|
|
85～264 V交流，50～60 Hz，直流100～260 V。 40 VA 帶開關的歐式插頭。
|
|
|
測量輸入
|
|
|
安全插孔，4 mm，每路輸入2個。外部分流器通過BNC插座連接。
|
|
|
操作
|
|
|
連接
|
|
|
測量參數
|
|
|
|
|
無縫計算每路輸入的平均值。在三相系統中，還可計算三相的總功率和平均電壓和電流。 在同步模式下，還計算基波H01的這些值。
|
|
|
Urms 有效值，Urm 整形平均值，Um 均值
|
|
|
Up-, Up+, Upp 峰值
|
|
|
Ucf 波峰因數Ucf, Uff 波形因子
|
|
|
Ufc 基波含量
|
|
|
Uthd 失真因子DIN、IEC
|
|
|
Irms有效值、Irm整形平均值、Im均值
|
|
|
Ip-, Ip+, Ipp 峰值
|
|
|
Icf 波峰因數Icf、Iff 波形因子
|
|
|
Ifc基波含量
|
|
|
Ithd失真因子DIN、IEC
|
|
|
P有功功率 [W]
|
|
|
Q無功功率 [Var]
|
|
|
S 視在功率 [VA]
|
|
|
?、cos相位角
|
|
|
以下參數的積分功能: 有功功率P、無功功率Q、視在功率S、(Um) 和電流 (Im),
|
|
|
4位或5位數字，取決于測量值。
|
|
|
頻率和同步
|
|
量程
|
|
|
準確度
|
|
|
|
|
?
|
可選通道: 所有的U/I或外部輸入。
|
|
?
|
可向信號施加三個不同頻率的低通濾波器中的任意一個。
|
|
?
|
頻率在屏幕頂部總是可見。
|
|
?
|
可將儀器背部的BNC同步插孔作為輸入或輸出。
|
|
?
|
可測量最高達功率模塊采樣率的輸入信號。最大電平必須高于 50 V。
|
|
?
|
輸出信號為脈沖式 5 V TTL信號（頻率取決于測得的公布頻率）
|
|
|
配置存儲器
|
|
|
|
|
可將多達 15 組用戶配置保存到永久性存儲器，并隨后調用。未保存的修改在關閉儀器后將被丟失。
|
|
|
接口
|
|
|
|
|
RS232 接口，可升級固件以及與PC交換數據?？赏ㄟ^一個外部轉換器連接一臺打印機。
|
|
|
選件
|
|
|
IEEE 488.2 / 1 MBit/s
|
|
|
Ethernet / 10 MBit/s or 100 Mbit/s
|
|
|
標準和安全
|
|
電氣安全
|
|
|
EN 61010-1 / 2nd Edition 1000 V CAT II (600 V CAT III) ，
|
|
|
污染等級2，安全類別 I
|
|
|
變壓器為 EN 61558
|
|
|
附件為 EN 61010-2-031/032
|
|
|
最大輸入
|
|
|
對電壓輸入測量量程為 1000 Veff、2 kVpeak
|
|
|
對電流輸入測量量程為 10 Aeff, 20 Apeak
|
|
|
測試電壓
|
|
電網輸入
|
外殼（保護導體）: 1.5 KV ac
|
|
電網連接
|
測量輸入: 5.4 kV ac
|
|
測量輸入
|
外殼: 3.3 kV ac
|
|
測量輸入
|
輸入: 5.4 kV
|
|
|
電磁抗擾性
|
|
輻射:
|
IEC 61326-1、EN 50081-1、EN 55011 Class B
|
|
抗擾性:
|
IEC 61326-1 / 附錄 A (工業部分)、EN 50082-1
|
|
|
|
基本功能
|
|
8個量程:
|
|
|
0.3－1－3－10－30－100－300－1000V Upeak = 2倍量程
|
|
|
輸入阻抗:
|
|
|
CMR共模抑制：
|
|
|
電流
|
|
6個量程:
|
|
|
60－200 mA－ 0.6 － 2－6 －20 A Ipeak = 2倍量程；正弦波時的最大電平為150%（誤差限值同100%）
|
|
|
使用內部集成分流器時的輸入阻抗
|
|
量程60、200 mA:
|
|
|
量程0.6、2 A:
|
|
|
量程 6、20 A:
|
|
|
電流過載:
|
|
|
最大 25 A 連續
|
|
|
30 A < 5 s / 15 s，空載
|
|
|
100 A < 0.1 s / 30 s，空載
|
|
|
外部分流器或探頭輸入
|
|
BNC端子:
|
|
|
100 kW / 30 pF 30－100 mV－0.3－1－3－10 V
|
|
|
過載:
|
|
|
CMR共模抑制比:
|
|
|
基本準確度PP35
|
|
誤差總限值
|
|
|
量程
|
|
|
讀數
|
|
|
輸入電平
|
|
|
|
|
%
|
|
|
100
|
|
|
50
|
|
|
30
|
|
|
10
|
|
|
5
|
|
|
3
|
|
|
1
|
|
|
|
|
|
|
|
-3dB帶寬
|
|
|
頻率
|
|
|
|
|
[Hz]
|
|
|
0
|
|
|
10
|
|
|
45
|
|
|
65
|
|
|
500
|
|
|
1000
|
|
|
2000
|
|
|
5000
|
|
|
10000
|
|
|
20000
|
|
|
50000
|
|
|
100000
|
|
|
PP35
|
|
|
|
U 和 IBNC 之間
|
U 和 IShunt 之間
|
|
|
角誤差
|
|
0.005°+0.005°/kHz
|
0.025°+0.015°/kHz,
關閉抗混 疊濾波器
|
|
|
頻率，Hz
|
|
|
|
|
45
|
|
|
64
|
|
|
訂購編號
|
|
|
|
|
3024677
|
|
|
3024689
|
|
|
3024886
|
|
|
10 A 同軸三芯分流器，含電纜（0.333 W，0～0.5 MHz）
|
|
|
3024899
|
|
|
30 A 同軸三芯分流器，含電纜（0.010 W，0～0.5 MHz）
|
|
|
3024847
|
|
|
100 A分流器，含電纜（0.001 W，0～0.5 MHz）
|
|
|
3024858
|
|
|
150 A分流器，含電纜（0.5 mW，0～0.5 MHz）
|
|
|
3024864
|
|
|
300 A分流器，含電纜（0.1 mW，0～1 MHz）
|
|
|
3024873
|
|
|
500 A分流器，含電纜（0.1 mW，0～0.2 MHz）
|
|
|
3024692
|
|
|
LG分流器電纜，用于大電流分流器所有附件均提供2年質保。
|
|
|
|
|
|
|
訂貨號
|
功率模塊類型PP35
|
數量
|
IEEE 488/LAN
|
處理接口
|
|
|
FLUKE-N4K 1PP35 1 PH N4K POWER ANALYZER W/35
|
|
|
FLUKE-N4K 3PP35 3 PH N4K POWER ANALYZER W/35
|
|
|
FLUKE-N4K 3PP35I 3 PH N4K POWER ANALYZER W/35/IFC2
|
|
|
類型
|
|
|
|
|
NORMA MEAS CABLES
|
|
3024661
|
測試線纜一套（包括電壓測試線和電流測試線各2根）
|
|
|
FLUKE-N4K RACK KIT
|
|
|
NORMA STAR POINT
|
|
3024704
|
外部星點適配器，可用于沒有中點的測試場合
|
|
|
